ポリイミド樹脂やポリアミドイミド樹脂は、耐熱性や絶縁性に優れたスーパーエンジニアリングプラスチックとして広く利用されています。
しかし、その強固さゆえに一度硬化した被覆の除去や、金型などに固着した樹脂の剥離作業は非常に難易度が高く、現場の多くの方を悩ませてきました。
これまでの従来の方法には、それぞれ以下のような課題がありました。
-
【熱濃硫酸での溶解】
290℃以上の高温で処理する必要があるため、作業が大変危険なうえに多大なエネルギーを消費する。 -
【ヒドラジンを含む溶剤での溶解】
非常に毒性が強い成分を含んでいるため、作業者の安全性に大きな懸念がある。 -
【機械的なストリッパーでの剥離】
物理的に削り取るため、光ファイバーなどの母材を傷つけてしまうリスクがある。 -
【レーザーでの除去】
綺麗に処理できる反面、専用設備が高価で導入のハードルが非常に高い。
安全性やコスト、品質のばらつきといった問題から、より扱いやすい新しい除去方法が現場から求められています。
ポリイミド・ポリアミドイミド樹脂の溶解・被覆除去に特化した、
「eソルブ21KZE-100」「eソルブ21KZE-300」について、その性能や最適な選び方を詳しく解説します。
この記事をお読みいただくことで、高価な設備や非常に危険な薬品に頼ることなく、化学的な力で安全かつ均一に強固な樹脂を除去する方法がわかります。
現場の安全性向上や品質の安定化を目指す方はぜひ参考にしてください。
PI・PAI樹脂の溶解・剥離に効果的な樹脂溶解剤です。強力な劇物タイプ。
主成分: 無機アルカリ水溶液
引火点: なし
沸点: 約100℃
PI・PAI樹脂の溶解・剥離に効果的な樹脂溶解剤です。非劇物タイプ。
主成分: 無機アルカリ水溶液
引火点: なし
沸点: 約100℃
目次
eソルブ21KZE-100 と KZE-300 の比較と選び方
カネコ化学では、ポリイミド・ポリアミドイミド樹脂向けに以下の2つの製品をご用意しております。それぞれに得意なことや法令上の扱いが異なります。
両製品とも常温から上限80℃程度までのマイルドな温度条件で使用でき 、有機則・特化則・消防法には非該当である点は共通しています 。しかし、溶解スピードや適用される法令（劇物指定の有無など）に違いがあります 。
以下の比較表を参考に、現場に最適な製品をお選びください。
| 項目 | eソルブ21KZE-100 | eソルブ21KZE-300 |
|---|---|---|
| 溶解力 | 強力 | 中程度 |
| 液性 | 強アルカリ性 | 強アルカリ性 |
| 引火点 | なし | なし |
| 沸点 | 約100℃ | 約100℃ |
| 毒劇法 | 該当（劇物） | 非該当（非劇物） |
| PRTR法 | 該当 | 該当 |
| 有機則・特化則・消防法 | 非該当 | 非該当 |
| 廃棄方法 | 特別管理産業廃棄物：廃アルカリ | 特別管理産業廃棄物：廃アルカリ |
| おすすめのケース | 溶解力を最優先にしたい場合 | 劇物の使用を避けたい場合 基材へのダメージを低くしたい場合 |
| 製品詳細 | 詳細を見る | 詳細を見る |
弊社の実績では「eソルブ21KZE-100」の方が溶解スピードが速いことが多かったですが、「eソルブ21KZE-300」でも十分な溶解力がございます。
まずは管理が容易な「eソルブ21KZE-300」からのご検討をおすすめします。
そのため、ご購入時に別途メールにて以下のご対応をお願いしております。
- 「毒物劇物一般販売業登録票」の事前提供 ※商社様・代理店様がご購入される場合のみ必要です。実際にご使用になるエンドユーザー様はご提示不要です。
- お振込み前の「譲受書（写し）」のご提出 ※商社様・代理店様を通じたご購入の場合、製品の送付先にかかわらず、必ずエンドユーザー様の情報をご入力ください。
- 「譲受書（原本）」のご返送 ※製品、または納品書・領収書に添付されている返信用封筒にて、必ず原本をご返送いただきますようお願いいたします。
本製品の使い方
溶解剤の使い方は非常にシンプルです。
基本となる作業は「液に浸漬する（つける）」だけです。
具体的な手順と、安全にお使いいただくための重要な注意点を解説します。
- 本製品は強アルカリ性のため、アルミニウム、スズ、亜鉛を含む基材には絶対に使用しないでください。激しく反応し水素ガスを発生するおそれがあり大変危険です。
- ポリアミド（ナイロン）は本製品では溶解できない場合が多いためご注意ください。
- 樹脂の種類や金属への影響は異なるため、必ず事前に少量のサンプルで確認試験を実施してください。
- 換気の良い場所（耐アルカリのドラフトチャンバー内など）で作業し、保護眼鏡、保護手袋、防毒マスクなどの保護具を必ず着用してください。
- 強アルカリ性の蒸気ばく露を防ぐため、容器にはフタ（SUS、テフロン、耐熱ガラス製など）をしてご使用ください。
- 水で希釈したり、溶解剤に水が混入したりすると溶解力が著しく低下するため避けてください。
- 長時間加温すると液面に膜が張ることがありますが、樹脂由来の成分であり製品の不良ではありません。
- 新液は特別管理産業廃棄物（廃アルカリ）に該当します。使用済液やリンス液はそのまま下水に流さず、専門の産廃処理業者へ委託してください。
- 劇物に該当する「eソルブ21KZE-100」は、施錠できる毒劇物専用保管庫で保管し、適正な管理をお願いいたします。
試験事例
ここでは代表的なポリイミド・ポリアミドイミド樹脂の溶解試験データをご紹介いたします。

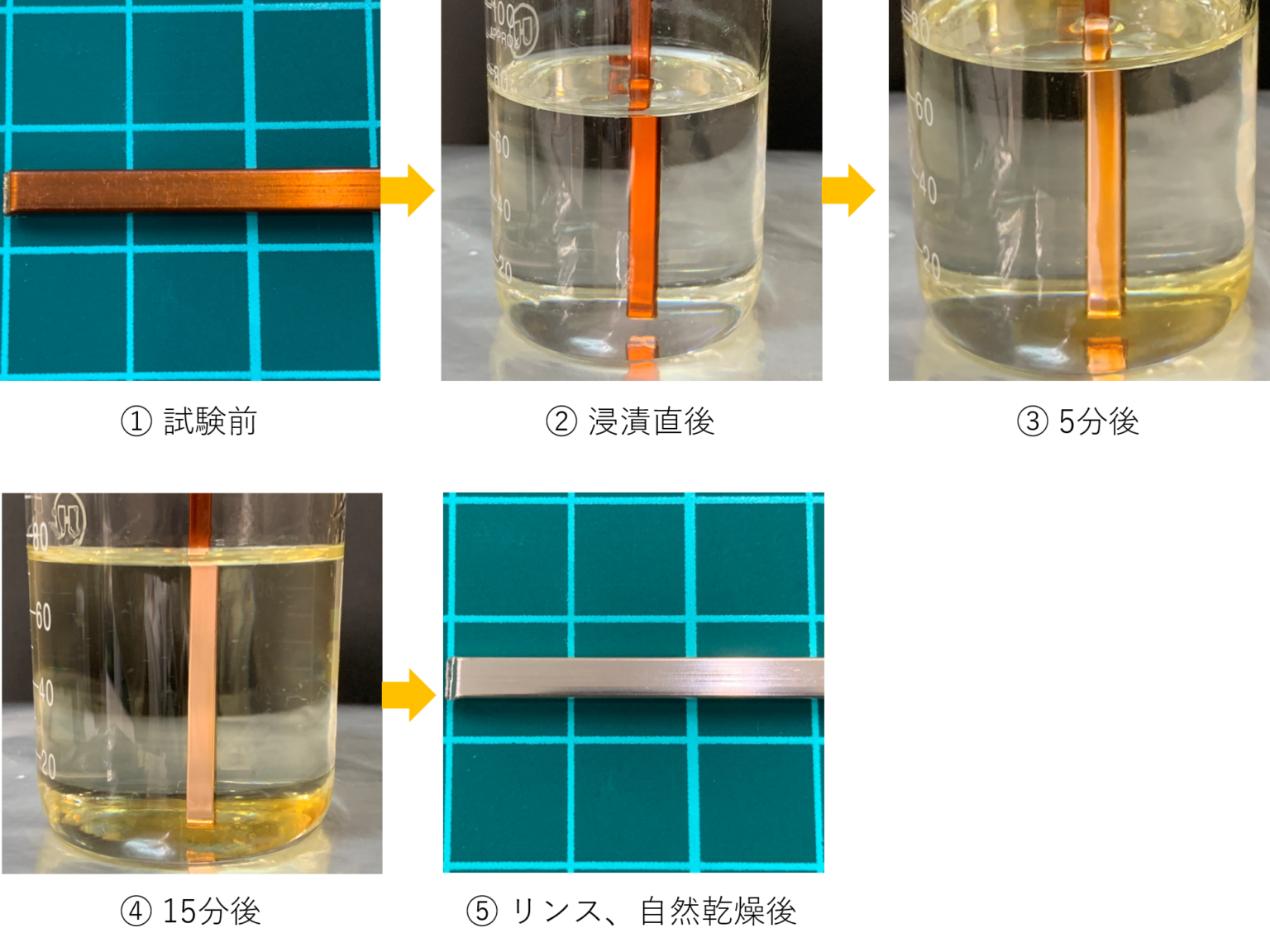

試験例1:モーター用銅線のポリイミドワニス被覆の溶解試験
金属線の被覆除去において、本シリーズは非常に多くの実績がございます。
溶解剤に浸漬させるだけで処理できるため、作業が簡便で使いやすいと多くのお客様からご採用いただいております。
表：ポリイミドワニス被覆の溶解にかかる時間例
| 液温 | eソルブ21KZE-100 | eソルブ21KZE-300 |
|---|---|---|
| 常温（20℃） | 24時間 | 30時間 |
| 70℃ | 1時間 | 2時間 |
| 80℃ | 15分 | 30分 |
試験例2:ポリイミドフィルムの溶解試験
フィルム状のポリイミド樹脂に対する試験結果です。
こちらも液温を上げることで、溶解スピードが向上することがわかります。
表：ポリイミドフィルムの溶解にかかる時間例
| 液温 | eソルブ21KZE-100 | eソルブ21KZE-300 |
|---|---|---|
| 70℃ | 30分 | 1時間 |
| 80℃ | 10分 | 15分 |

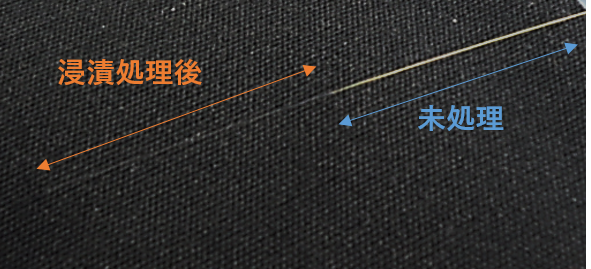

試験例3:光ファイバーのポリイミド被覆の溶解試験
従来の機械式ストリッパーを使用した被覆の除去では、ガラスファイバーにダメージを与えてしまったり、作業を行う人によって仕上がりにばらつきが出たりするという課題がありました。
溶解剤による除去であれば、被覆のみを化学的に溶かすため品質が均一になると高く評価されております。
表：光ファイバーのポリイミド被覆の溶解にかかる時間例
| 液温 | eソルブ21KZE-100 | eソルブ21KZE-300 |
|---|---|---|
| 80℃ | 10分 | 15分 |
ポリイミド・ポリアミドイミド樹脂溶解剤の主な用途
本シリーズは強力な溶解力を活かして、電子部品から製造設備まで幅広い分野でご活用いただいております。
代表的な用途は以下の通りです。
-
光ファイバーのポリイミド被覆の溶解除去物理的に削り取る方法とは異なり、繊細なガラスファイバーを傷つけることなく、被覆のみを安全かつ均一に除去できます。
-
電線（銅線等）のポリイミド・ポリアミドイミドワニスの溶解除去モーターなどに使われる銅線の強固な絶縁ワニスを、母材へのダメージを抑えながらスムーズに溶かして除去します。
-
ポリイミドフィルムの溶解、化学エッチングフィルム状の樹脂の溶解はもちろんのこと、微細な加工が求められる化学エッチングの用途にも対応しています。
-
ポリイミド・ポリアミドイミド製品の製造設備の洗浄金型や治具などにこびりついて固着した頑固な樹脂残渣を軟化・溶解し、メンテナンスにかかる時間と手間を大幅に削減します。
-
UV硬化型アクリル樹脂硬化物の溶解ポリイミド系の樹脂だけでなく、硬化してしまったUV硬化型アクリルの除去など、幅広い塗膜の剥離にも効果を発揮します。
まとめ：諦めていた樹脂の除去に、ぜひ一度お試しください
本記事では、ポリイミド・ポリアミドイミド樹脂の溶解や被覆除去に特化した「eソルブ21KZE-100」と「eソルブ21KZE-300」の特徴や使い方について解説いたしました。
高温の熱濃硫酸や、母材を傷つける恐れのある物理的剥離といった従来の方法に代わり、安全かつ効率的に樹脂を除去できる方法として、多くの現場でご採用いただいております。
長年の実績が裏付けるこの溶解力を、ぜひ貴社の課題解決にお役立てください。
ただし、本文でも触れたように、樹脂の材質や使用されている金属によって効果・影響は異なります。
まずは少量からご購入いただき、お客様の環境で効果をお確かめいただくことをお勧めします。
製品に関する詳細情報、ご質問、お見積りのご依頼等はお気軽に当オンラインストアまでお問い合わせください。
本日もご覧いただき、誠にありがとうございました！
